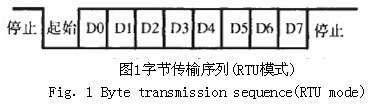

本设计限制可使用的地址为1。247，其它地址保留。智能开关柜操控装置(从机)可以利用按键修改仪表地址，也可以通过主机修改特定从机的仪表地址。

1．3．2功能码

功能码表示主机本次通讯要求从机执行的动作，功能码占1个字节，表2列出了仪表支持的Modbus协议规定的标准功能码及其定义和具体操作。

一般Modbus协议规定读取内部数字量保持寄存器和外部输入数字量寄存器采用不同的功能码，分别为01H和02H，读取内部模拟量保持寄存器和外部模拟量寄存器亦采用不同的功能码，分别为03H和04H14j。对于相关系统和设备的调研表明，传统协议区分内部量和外部量的做法完伞不适合于智能配电系统。因此本仪表采用兼容设计方案，不区分内部模拟量和外部模拟量，功能码03H和04H通用。同时，为了提高数据传输效率，本协议把每16位二进制开关输入量组织成为一个字寄存器，并使之与模拟量或系统参数的读取采用相同的功能码。

即功能码03H或04H为读寄存器，此功能允许主机获得仪表采集的模拟量数据、开关量数据以及系统参数。读寄存器个数不能超出允许地址范围。Modbus通讯规约允许主机一次请求的最大寄存器个数为60个。

功能码10H为写寄存器，主机利用此功能将数据(或系统参数)保存到仪表的寄存器。要求写入的寄存器必须可写，个数不能超出允许地址范围。Modbus通讯规约允许一次最多保存60+寄存器。同样，开关量输出、模拟量输出和系统参数的保存均采用相同的功能码，但每个开关量寄存器只控制一个开关设备以提高遥控可靠性。

1．3．3数据区．

数据区随功能码不同而不同。功能码03H／04H(读寄存器)的主机命令数据区包含要读取寄存器的起始地址(2个字节)及读取长度(2个字节)，从机应答数据区包含数据字节量(1个字

节)以及数据列表。

功能码10H(写寄存器)的主机命令数据区包含要写入寄存器的起始地址(2个字节)、写入长度(2个字节)以及写入数据列表，从机应答数据区包含写入寄存器的起始地址以及写入长度。

1．3．4校验码

校验码用于主机或从机判断接收到的数据是否出错，使系统通讯更可靠。Modbus—RTU协议采用CRC一16(16位循环冗余校验码)校验方法，包含16位二进制。CRC校验码由发送端计算，放置于发送信息的尾部。接收端重新计算接收到的信息的校验码，并与接收到的校验码相比较，如果二者不相符，则表明通讯出错。

CRC一16校验码的计算方法：

(1)预置16位寄存器全为1，即寄存器CRC=0FFFFH；

(2)把8位数据信息与CRC码的低8位数据进行异或，送回CRC寄存器；

(3)计算结果向右移一位，用0填补最高位；

(4)如果移出位为l，把CRC寄存器的内容与预置数(OA001H)相异或，如果移出位为0，不进行异或运算；

(5)重复第三步和第四步直到移位8次，处理完成一个字节；

(6)重复第二步至第五步直到所有字节处理结束。

2 寄存器地址分配及出错处理

2．1寄存器地址分配

功能码采取简化兼容设计方案以后，寄存器的地址分配非常重要。根据开关柜运行和操作实际，把寄存器地址分为以下四类，其中每个寄存器存储16位二进制数。

地址0000H～00FFH为系统参数区，寄存器可读可写。内容主要包括仪表参数设置密码、加热控制上限、加热控制下限、湿度控制上限、湿度控制下限、排风控制上限、排风控制下限、仪表Modbus通讯地址和RS485通讯波特率选择等。

如果主机把数据(1-247)写入从机仪表通讯地址寄存器，从机正确执行该指令以后将以新的从机地址进行应答；如果主机把数据(0～4)写人从机波特率选择寄存器(o代表1200波特、1代表2400波特、2代表4800波特、3代表9600波特、4代表1 9200波特)，从机正确执行该指令以后将以新的波特率进行应答。

地址0100H～01FFH为运行参数区，寄存器只可读取，不能写入。内容主要包括三相电压有效值及平均值、i相电流有效值及平均值、三相有功功率及总和、三相无功功率及总和、三相视在功率及总和、三相功率因数及总功率因数(定义为总有功功率与总视在功率之比)、频率、电能数据等电气参数，l#和2#温湿度传感器的温度和湿度测量值等非电气参数，以及开关量状态指示、高压带电指示、面板按键指示和加热状态指示等开关量参数。

地址0200H～02FFH为控制信息区，寄存器只可写入。内容包括断路器远方操控、远方强制排风降温、远方强制加热/风除湿等控制功能。

地址0500H一05FFH为厂家保留区，用于标识仪表类别、型号以及仪表测试。

2．2出错处理

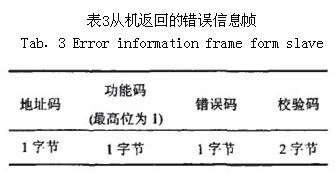

当仪表检测到了校验码出错以外的错误时，将向主机回送信息，功能码的最高位置为1．即从机返送给主机的功能码是在主机发送的功能码的基础上加128。从机返回的错误信息帧格式如表3所示。

其中错误码定义如下：

01H一非法的功能码，表示接收到的功能码仪表不支持；

02n--t乍法的寄存器地址，表示接收到的寄存器地址超出仪表的范围；

03H一非法的数据值，表示接收到的数据值超出仪表允许的数值范围。

3 通讯协议的上位机程序设计

Vc++6.0程序设计语言有专门基于串口程序设计的MSeomm控件。使用MScomm的查询法实现串口通信，具体设计步骤如下：

(1)初始化串口：用Settings设置串口参数，包括串口选择，波特率、数据位、奇偶校验位和停止位；

(2)读取运行参数：用SetCommPort打开串口，产生OnComm事件，定时器,Se,tTimer每隔1秒产生OnTimer事件，发出一系列读取命令读取全部运行参数。发送每条命令时上位机计算CRC校验码一并发送，从机响应命令后发出应答数据。MScomm控件根据GetCommEvent获得CommEvent判断属性。如果CommEvent=2，则接收下位机发送的应答数据和校验码并重新计算接收数据的校验码，若校验码正确则存储并显示相应的数据；

(3)修改系统参数／远方操控：根据应用程序界面的菜单命令或按钮命令向下位机发出数据读取或写入指令，读取或修改系统参数，或者向下位机发送远方操控指令。同样，MSeomm控件根据GetCommEvent获得CommEvent半1]断属性，如果CommEvent'-I，则向下位机发送系统参数修改命令或开关柜远方操控指令。

4 结束语

智能开关柜是智能配电网的基本操作单元，采用现场总线可以组成灵活的配电网信息采集与监控系统。

基于Modbus—RTU通信规约设计的智能开关柜操控装置Modbus—RTU通讯协议简化了传统协议的功能码，既符合开关柜采集信息的种类和特点，又提高了上位机监控软件的兼容性。
