产品概述：
电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，电流互感器二次侧输出电压很低。但在运行中如果二次绕组开路，或一次绕组流过异常电流 （ 如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压 。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。

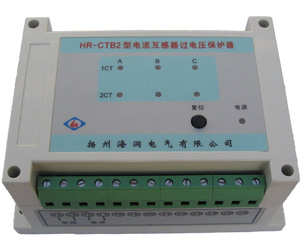

针对上述情况，我公司自行开发研制了HR-CTB系列电流互感器二次过电压保护器产品，使用该产品可以有效防止二次侧的异常过电压而引起的事故。
HR-CTB系列电流互感器二次过电压保护器采用新型特种ZnO压敏电阻作为基本限压元件，配之以合理的内部控制电路来进行 C T 二次绕组过电压保护及故障显示。保护器工作时并接于二次绕组两端，正常运行时CT二次绕组两端的电压很小，通常不超过20V，远小于保护器内部ZnO 压敏电阻的动作电压，成高阻状态，漏电流极小，对该回路保护动作值和表计准确度的影响可以忽略不计。但当二次绕组开路或一次回路流过异常电流时，在CT二次侧产生的过电压远远高于其正常运行电压，此时保护器内部限压释能元件瞬间进入导通状态，迅速动作限压，延时短路，同时面板上显示故障的部位，并有无源信号输出。当故障排除、电路恢复原状后，保护器又重新投入正常工作运行。
根据电力系统实际应用与需求，我公司生产的 HR-CTB系列电流互感器二次过电压保护器可具有动作保持接点输出、自动发光显示、自动闭锁差动保护、手动或自动复位以及具有多元灵活组合等特点，有底座固定式、导轨固定式等不同的安装方式可选，可以满足各种类型及场合的 C T 保护需求。该产品设计先进，工作寿命长，可靠动作10万次以上；动作速度快，过载能力强（短时间超过 5倍额定值）；静态电流小，正常工作时流入保护器的电流小于5цA，不影响CT的正常工作及测量精度。

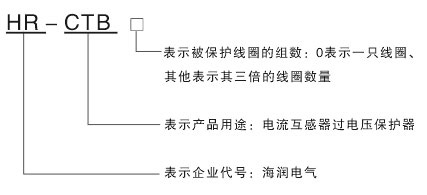

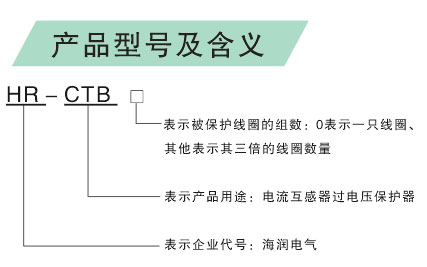

产品型号及含义：
主要工作原理：
本产品基本元件是特殊氧化锌（ZnO）电阻，它既有一般ZnO 性能，又具有一种独特功能，即温度相变特性，在过压限压通流升温后，能可靠自动短路，防止ZnO过热炸毁。
二次回路出现开路过电压时，氧化锌电阻能立即响应限压通流，当其吸收能量温度升到临界温度130℃时，立即变成低阻抗，最终自动短路，短路状态可以延续到事故发现。
HR-CTB产品动作后即启动磁保持继电器，其一对常开接点短路CT 二次绕组，另一对接点用于报警或闭锁保护。它可重复使用。CT 二次开路故障排除后掀复位按钮，复位指示灯亮，继电器恢复初始状态。
产品技术参数：
·标称电压U1mA（直流1mA参考电压） U1mA=800V 如有特殊需要可另商定。
·环境温度： ±40℃
·残压比： Cu=UA/U1mA＜1.7
·非线性系数: a=15~20
·正常泄漏电流: I20V<5цA
·最大通流量 200A/s
·脉冲响应速度: 50ns
·导通限压时间: 15ms<TS<500ms
·降压维持时间: Tj<1min
·电压温度系数: dy=－0.2%/℃
·CT正常运行时产品寿命不低于20年,可动作10万次以上。
产品主要特性：
采集CT开路时二次侧产生的瞬间高电压信号，将CT二次侧瞬时短路,消除CT二次侧产生的过电压。
·动作时间快，小于0.02秒。
·CT开路时能正确显示"开路"的组别及绕组的编号。
·正常运行时,对测量仪表、保护装置无任何影响,即输入电阻趋于无穷大,不产生分流作用。
·工频电压阀值高 (250伏),抗干扰能力强,可避开电力一次系统短路电流对该装置的影响。当一次系统短路时,电流互感器二次侧将产生很大(短路)电流,由于二次侧具有恒定的负载阻抗,将在CT的副边产生较高的电压。
·灵敏度高,内部采用多级超β电路技术,进一步提高电路的灵敏度。
·采用多级电路隔离技术,保证电路的可靠工作。
·正确反映CT副边的工作状态,可直接与变电站综合自动化 配电自动化设备接口。
·根据现场CT副边数量,该保护装置的通道可任意扩展,并且通道间无相互干扰。
·不对其他设备产生辐射、干扰等影响。
·功耗低;CT正常工作时Pw=3W。
·保护装置的接点容量为7A。
·为非一次性使用设备，长期使用。
产品典型接线示意图：

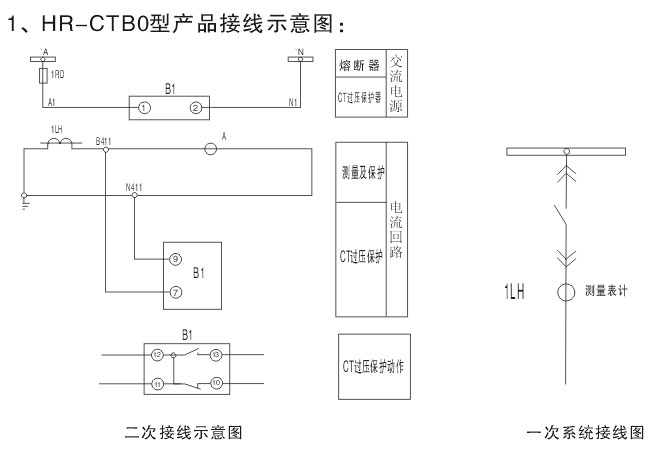

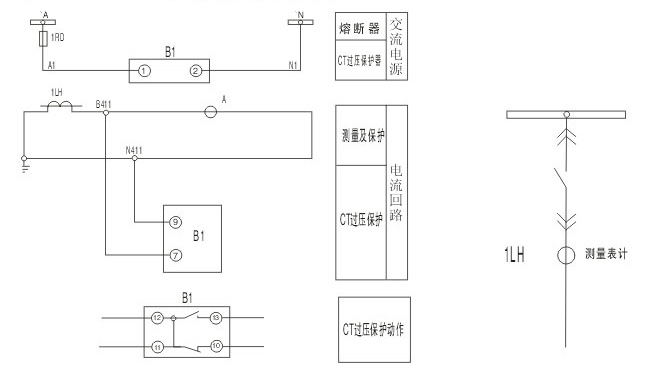

1、HR-CTBO型产品接线示意图：

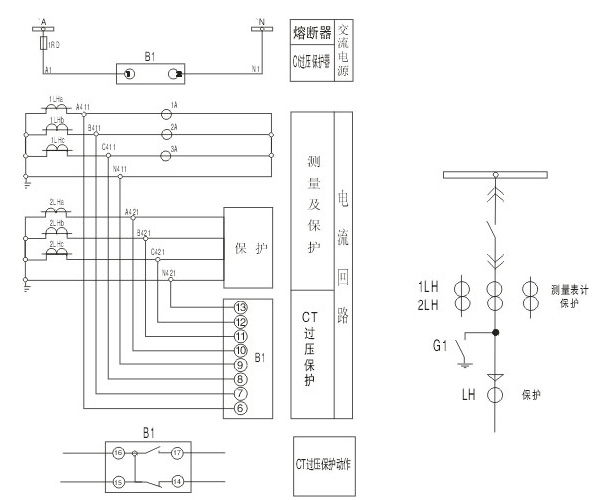

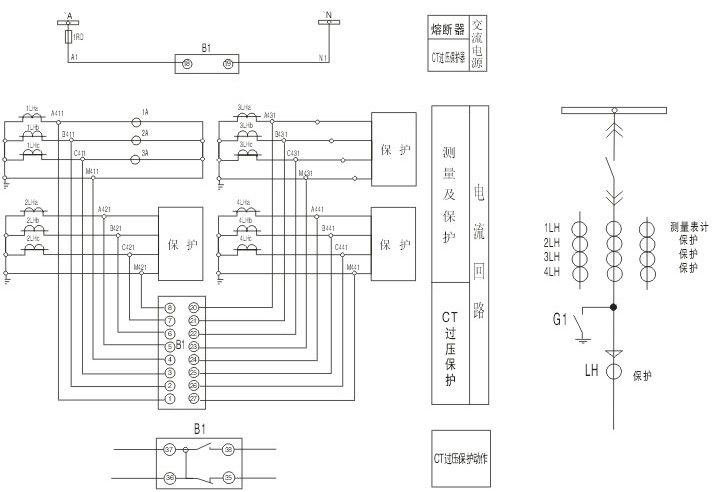

2、HR-CTB2型产品接线示意图：

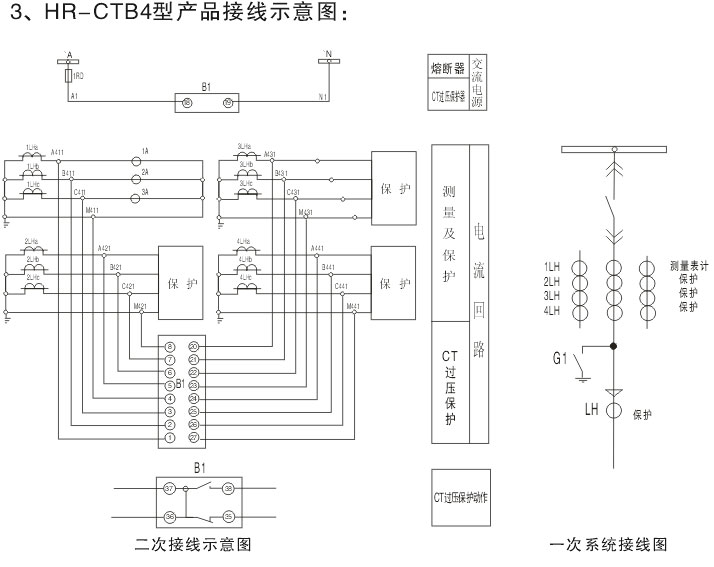

3、HR-CTB4型产品接线示意图：
产品检测
1、保护器在使用前应进行检验，用万用表分别测量A（B、C）与N两端时，电阻应大于几十兆欧。

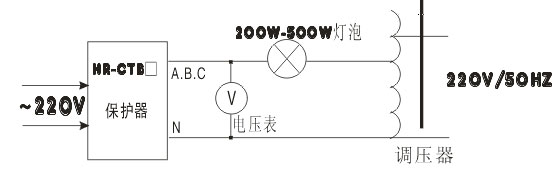

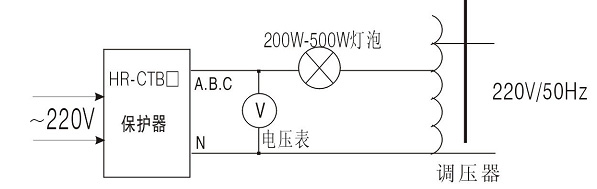

2、保护器在测试时，应按照下图分别接好电路，然后将调压器调至零伏位置。在接通交流220V电源时，保护器应自动“复位”，面板上的电源黄色灯应亮，其他灯均应熄灭，表示各条电路均已复位。如果还有红色灯亮，说明没有全部自动“复位”，此时按动一下复位按钮就可以全部复位。然后慢慢转动调压器手柄，使电压逐渐升高，当电压升到额定值时，负载灯泡突然点亮，面板上对应红色灯也同时亮。然后调低电压，灯光仍不会一下熄灭，这就说明保护器该相开路后，保护器短路正常工作。通常灯泡亮时的电压要比CT保护器的工作电压低10%左右。
3、按照上述操作方法，分别检查测试其他各相测试回路。
4、按照接线原理及接线端子示意图连接即可，检查无误后，即可通电使用。

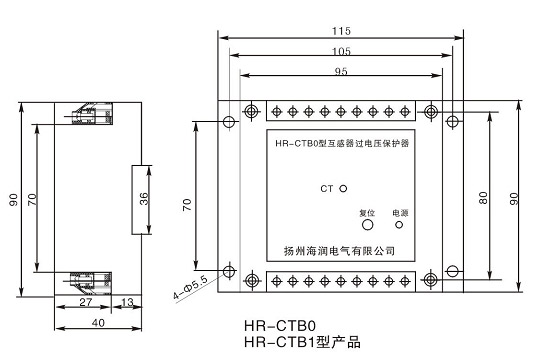

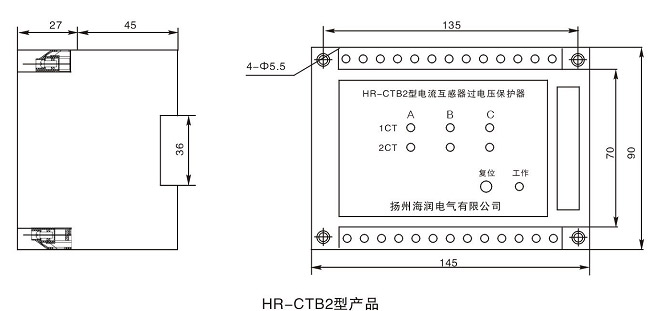

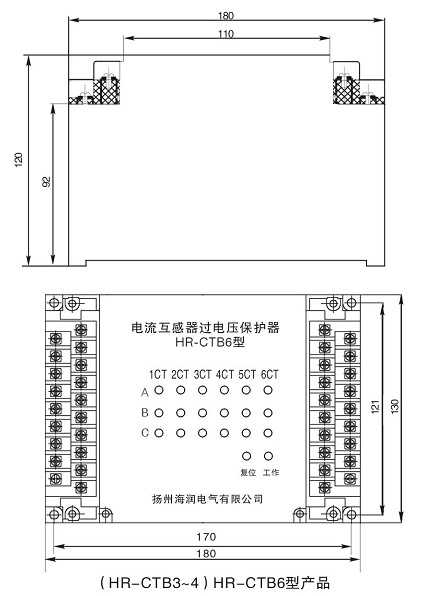

产品外形尺寸图
产品的安装和使用
1、产品使用条件：
*环境温度：-40℃+50℃。
*环境湿度：最湿月的月平均最大相对湿度为90％，同时月平均最低温度为+25℃。
*海拔高度：不超过2500米。
*大气条件：大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质。
*环境条件：产品使用地点不允许有剧烈的震动与冲击。
*使用地点：除CTB-I型产品为户内外使用外，其余均为户内使用，工作位置任意。
2、产品的安装：
*保护器安装点距被保护CT距离应尽量近，便于巡视。
*引线较长时尽量采用铠装电缆，以防断线。
*先正确接入控制及信号线，并接通电源及接地线，然后按测试按钮（TEST）试验动作指示情况。
3、产品的运行：
*更换保护器应在停电时进行，如不能停电必须先将开路的CT二次绕组可靠短接后进行。
* 开路故障未排除前不能复位，否则将造成再次开路或烧坏保护器。
*根据需要可每季度巡查一次，每五年进行一次检测，若压敏电阻标称值偏离20%则应更换。
|
