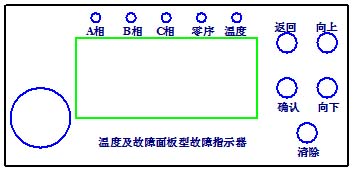

1、 发光指示区功能说明：
A相：以发光指示方式显示A相短路故障
B相：以发光指示方式显示B相短路故障
C相：以发光指示方式显示C相短路故障
零序：以发光指示方式显示接地故障
温度：当任意一相线路温度超过所设定的温度值时以发光闪烁方式提示线路温度故障，线路温度正常时不发光
2、窗口中间部分为液晶显示区： 液晶显示方式：设备上电3S后进入主界面，等待各项参数设置，如果无需设置参数直接按“确认”键进入待机状态；否则，设备启动后在无人干预的情况下30S自动进入待机状态。当液晶显示处于待机状态时，可通过触发：按键区“确认”按钮唤醒设备并进行实时显示。液晶显示实时显示线路温度数据，及电流、温度故障状态；按“返回”键可返回上级菜单即主菜单下，可通过人工操作，设置各项参数，也可查阅历史故障记录。液晶显示实时按“确认”键进入待机状态，无动作30S后会自动进入待机状态。
3、 按键区功能说明：
上电启动后自动进入主菜单，主菜单包含5项子菜单，按上下键选择响应的子菜单，被选中的子菜单会不断闪烁以示提醒，此时按下“确认”键后进入相应的子菜单；根据各项子菜单的不同功能，通过“上”“下”键迚行选择，相应各项闪烁提示后按“确认”键进入设定界面，此时再次按下“确认”键后相应的参数会开始闪烁，然后按“上”“下”键调 整参数值，调整数值完毕后再次按下“确认”键以保存参数，参数的各个位置的数值必须依次进行设定，不需改动的参数，在其闪烁后直接按“确认”键以示对原来数值的保存。如果中途没有设定完就退出，参数设定结果不会被保存。 “返回”键：按下“返回”键后，返回到上级菜单，直到返回至主菜单为止，在主菜单下按“返回”键没有响应。 “向上”键：进行菜单选择戒参数调整。“向下”键：进行菜单选择及参数调整。 “确认”键：表示参数设定的开始，菜单选择和参数设定完毕的确认。 “清除”键：清除掉故障和温度告警显示。
4、参数设置操作说明：
温度告警上下限值设定：如果我们对温度的告警上限值进行设定，那么在主菜单下通过“上”“下”键选择进入 “参数设定”子菜单；再按“上”键进入“温度告警设定”界面，进入界面默认的是A上、下限的上次设定的温度告 警值，此时需要按下“确认”键，表示设定参数的开始。如果想设定其它相线的温度告警限值可通过“上”“下”键 进行选择。当按下“确认”键参数闪烁后，按“上”“下”键调整大小，确定后按“确认”键，自动进入下一位数值 设定，下位数值闪烁，再次按上下键调整，调整后按下“确认”键。一直到最后一位数值设定完毕后按下“返回”键 返回上级菜单。
告警时间设定：与上相似，进入“告警时间设定”界面后，需按下“确认”键开始设置，待数值闪烁后按“上” “下”键调整，再次按下“确认”键确认。当两位数值设定完毕后自动保存。
日期设定：每次开机都需要设定日期时间，设定的步骤与温度告警上下限设定类似。都需要进入界面后先按下“确 认”键开始设置数值闪烁后，“上”“下”键调整，再次按下“确认”键确认调整完毕进入下一位。只是需要说明的 是日期时间的输入需要按照当前国内标准时间为准。如果输入错误，有可能读出的时间会无法辨认。 注意：只有当一组参数全部设定完毕才会保存设定值，日期时间的设定则必须输入全部12位数值后才保存。
5、历史事件查阅：
告警记录查询通过在主菜单下选择“告警记录”，按“确认”键进入界面。告警记录还原了当时实时测量画面的内容， 与实时测量画面内容相似，不同的是在画面的右上角以分数的形式显示总共的记录条数（分母）和当前为第几条（分子）。 通过“上”“下”键进行查阅，最近产生的告警记录在第1条，按时间顺序最早产生的记录在最后一条。
记录清除：在主菜单中选择“装置信息”子菜单，按“确认”键选择进入。进入“装置信息”界面后，按“下”键选择 “恢复出厂设置”按“确认”键确认。恢复成功后显示“出厂恢复完毕”，此时的告警记录会被清除掉，重新开始记录。

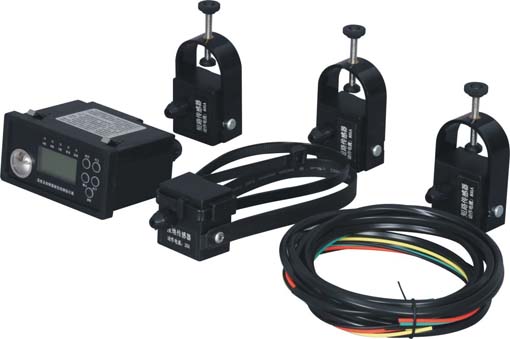

产品组成：
(1) 液晶面板主机1只
(2) 带温度测量的短路传感3只
(3) 接地传感器1只
(4) 光纤线1套

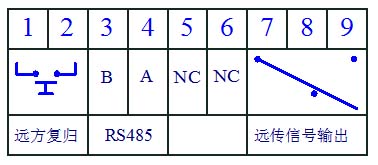

安装说明
主机安装在环网柜(配电柜、电缆分支箱等)前面板上，拆卸主机须按下主机壳上的不锈钢弹片。
主机尺寸：96×48×80mm ，开孔尺寸：92×44 mm。

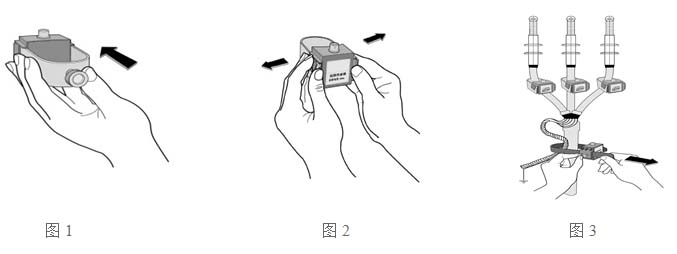

1、短路传感器的安装：短路传感器安装在电缆的单相分支上，为了防止滑动而造成脱落，请紧固U型卡。安装(参见图1)，拆卸(参见图2)，
