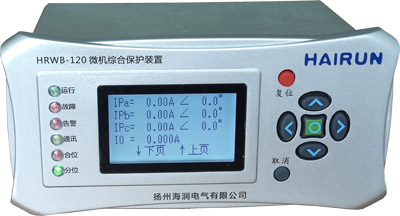

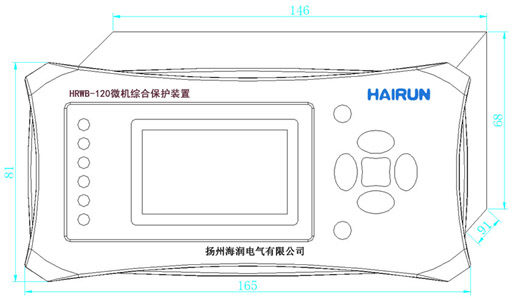

HRWB-120环网柜专用微机保护装置

产品概述

HRWB-120数字式微机保护装置适用于35kV 及以下小电流/小电阻接地系统，集保护、控制、通信、监视等功能。装置运用元件可编程设计思想减少了维护工作量和备品备件，其能灵活地满足多种应用场合需求,是传统电磁式继电保护最理想的替代产品。

主要技术参数

工作电源： AC/DC85~265V

额定电压： 100V（线电压）

额定电流： 5A或1A（订货时注明）

开关量输入： 8路无源

开出接点：  4路无源干接点

通讯接口：RS485通讯，MODBUS协议

工作环境条件

正常温度： -10℃～55℃

相对湿度： ≦95% 不凝露

大气压力： 80Kpa～110Kpa

其他条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性物质，且具有防雷、雨、雪措施

试验的标准大气条件：温度+15℃~35℃，湿度45%RH~75%RH，气压86~106kPa

功能特点

● 采用高性能32位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运行。

● 特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。

● 高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正，并能有效抑制噪声与偏移。

● 强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变换，角度，阻抗，功率等。

● 能够连续记录 64 次事件，具有故障时间、类型、峰值的保护动作全事件记录。

● 采用图形液晶显示屏（128x64），图形、图标和全中文显示。

● 主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。

● 增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。

● 完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。

● 全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，也可集中组屏。

● 表面贴装工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）

均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于100,000 小时。

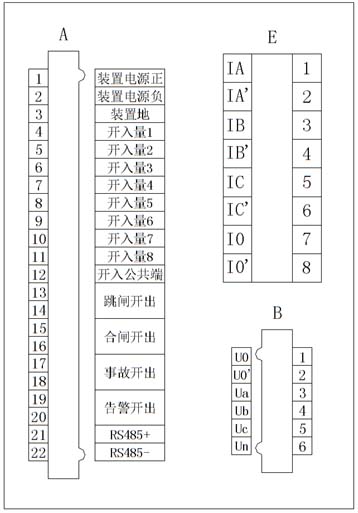

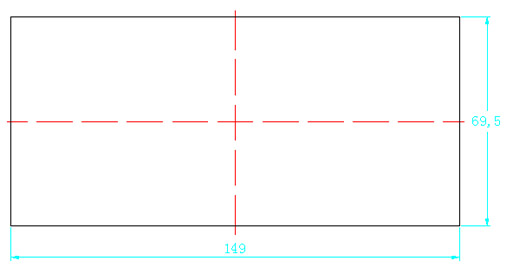

产品功能配置表：
