装置技术参数
技术参数 |
技术指标 |
使用环境 |
环境温度 |
-10℃~+55℃(正常工作) |
环境湿度 |
≤95% |
大气压力 |
80~110KPa |
海拔高度 |
≤2500米 |
工作电源 |
电 源 |
AC85~265V/DC110~370V |
功 耗 |
≤10W |
隔离耐压 |
2KV |
电源跌落 |
200ms |
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
绝缘性能 |
外壳与端子之间大于100ΜΩ |
抗 震 性 |
10~55~10Hz 2g 1min |
抗 干 扰 |
符合GB/T17626.8-1998标准 |
环境温湿度测量 |
温度测量范围 |
0℃~+70℃,±1℃ |
湿度测量范围 |
0~99%RH,±5%RH |
电气接点在线测温 |
温度测量范围 |
-25℃~+200℃,±1℃ |
管理无线传感器数量 |
≤21只 |
通讯方式 |
通讯接口 |
RS485接口 |
通讯协议 |
Modbus协议 |
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
数据格式 |
8个数据位、1个停止位、无校验 |
数据保存时间 |
响应时间 |
≤4s |
保存时间 |
≥10年 |

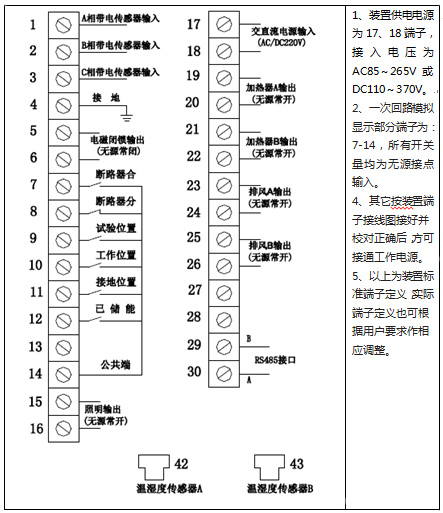

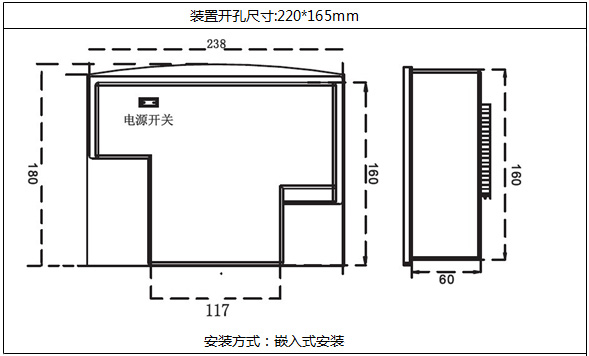

安装方式 |
嵌入式安装 |
无线温度传感器技术参数
温度测量范围 |
-25~+200℃ |
测量分辨率 |
0.1℃ |
测量精度 |
±1℃(0~75℃),±2℃(-25~200℃) |
温度采样频率 |
默认1分钟 |
无线频率 |
2.4GHz |
射频标准 |
IEEE802.15.4 |
无线传输距离 |
≤10米/2.4GHz |
电池使用寿命 |
8年/2.4GHz |
表带材料 |
耐高温硅胶 |
安装方式 |
捆绑式 |
外形尺寸 |
主体尺寸:38mm*35mm*24mm,表带总长:385mm |
适用安装部位 |
电缆搭接处、母排连接处、上下触头、隔离刀闸等部位 |

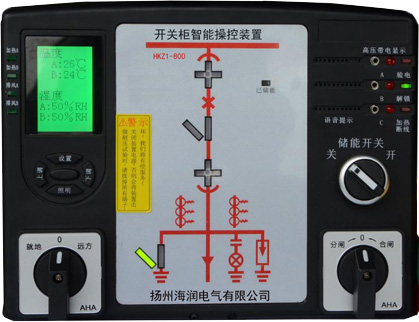

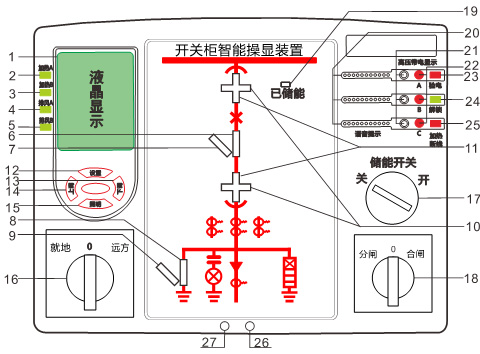

装置面板功能图:

开关柜状态模拟显示
⑴断路器分、合闸指示:
断路器合闸时,红色模拟条 6 发光
断路器分闸时,绿色模拟条 7 发光
⑵手车工作位置和试验位置:
手车位于工作位置时,红色模拟条 11 发光
手车位于实验位置时,绿色模拟条 10 发光
(注:手车处于工作位置和实验位置之间时,指示灯均为不发光)
⑶接地刀指示:
当接地刀处于分闸状态时,绿色模拟条 9 发光
当接地刀处于合闸状态时,红色模拟条 8 发光
⑷储能:
当已储能时,储能指示灯 19 发光
当未储能时,储能指示灯 19 不发光
⑴当接地刀处于分闸状态、断路器处于合闸状态,误将手车从试验位置推至
工作位置时,防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪烁。
⑵当接地刀处于合闸状态、断路器处于分闸状态,误将手车从试验位置推至工作位置时,防误语音提示"请分接地刀",同时模拟条10、11、6、7、9闪烁。
⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态,误将手车从试验位置推至工作位置时,防误语音提示“请分断路器,请分接地刀”,同时模拟条10、11、7、9闪烁。
注:三条语音提示内容主要针对手车式断路器柜。
HKZ1-800开关柜智能操控装置可按客户实际需求配置最多不超过三只转换开关,也可根据客户实际需要改为相应的按钮,可实现以下操作:
1)分合闸操作;2)储能操作;3)远方/就地操作;4)照明操作。
出厂默认:温度上限 +15℃,下限 +5℃;
湿度上限85%RH, 下限75%RH;
排风上限+40℃, 下限+30℃;
加热启动:当传感器测得的环境温度低于设定的温度下限
值,或者测得的湿度值大于设定的湿度上限值时启动加热。
加热停止:
a)当传感器测得的环境温度高于设定的温度上限值或测得
的湿度低于设定的湿度下限值时,停止加热;
b)当传感器测得的环境温度超过+40℃时无条件停止加热,
防止过热损伤。
排风启动:当传感器测得的环境温度高于设定排风上限时,
启动排风,低于排风下限时,停止排风。
LED启辉电压(kV):额定相电压×(0.15-0.65)
闭锁启控电压(kV):额定相电压×0.65
当三相高压同时不带电的状态下,闭锁触点输出闭合,同时解锁指示的红灯
亮。否则闭锁有效,同时启动闭锁无源触点输出。
注:接入电容式高压带电传感器(其输出短路电流不低于220μA±10%)。
装置可以同时测量多路电气接点温度,当测量温度大于告警值时,装置输出告警信号。每台操显装置标配3~9点测温(最大可以接收21个测量点温度)。

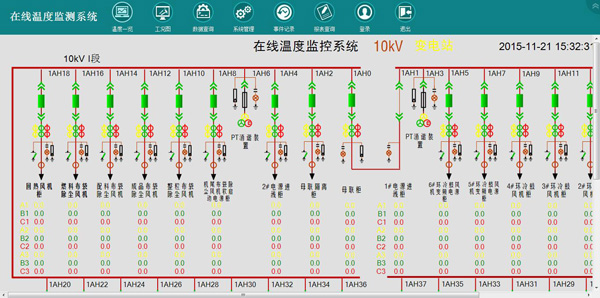

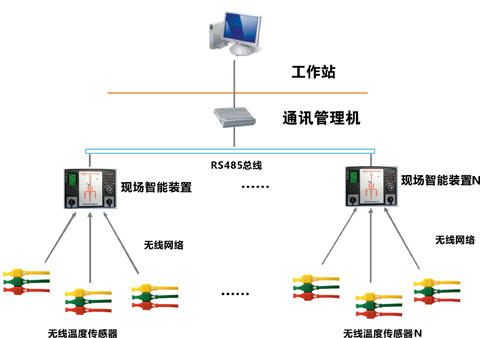

电气接点在线测温系统由开关柜智能操控装置、接点测温传感器、测温接收模块(已组装在操控装置里)以及台管理软件(非标配)组成。以下是典型的测温系统结构图:
