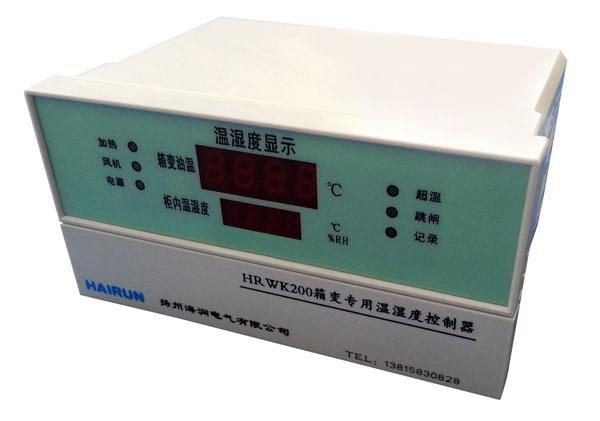

使用操作说明

1按键定义

1.1 设定键：

a) 在正常显示状态下，按设定键3秒钟，进入参数设定状态；

b) 在设定状态时，按一次设定键，存储参数的新设定值并显示下一个参数。

1.2增加键：

在正常显示状态下，为风机手动启动/停止键；按一下启动风机，再按一下，风机停止；在参数设定状态下，增加设定参数的数值。

1.3 减少键：

在正常显示状态下，为加热器手动启动/停止键；按一下启动加热器，再按一下，加热器停止；在参数设定状态下，减少设定参数的数值。

1.4记录键:

在正常显示状态下，按“记录”键，上排数码管显示历史最高油顶层温度值，下排显示字符J ==，同时“记录”指示灯亮；长按“记录”键3S可消除历史最高油顶层温度值。在记录显示状态下，按“设定”键即可返回正常显示状态。

按键操作过程中如超过10S钟无任何按键操作，温控器自动返回正常显示状态。

2操作方法

2.1上电自检

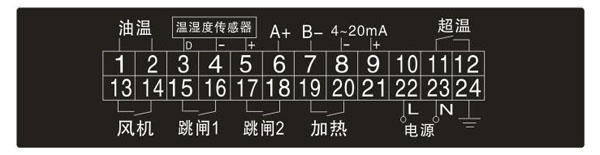

a)  按仪表的端子接线图连接好电源、输入、负载输出等接线。

b)  仔细检查仪表的接线，正确无误后方可打开电源。

c)  仪表接通电源后，电源灯亮，进入初始自检状态：每一位数码管循环显示一遍，并显示hr1.8(软件版本号)2秒，然后进入测量状态，按照仪表内部预设的参数进入工作状态。

d)  进入正常工作状态后，上排数码管显示当前变压器顶层油温测量温度值，下排数码管循环显示箱变内空间的温湿度值（第一位数码管显示T表示温度值；第一位数码管显示H表示湿度值）。

2.2参数值的设定:

按设定键不放，3秒后仪表进入参数设置状态，参数符号在上部显示窗口显示，参数数值在下显示窗口显示。这时可以通过增加键、减少键对参数值进行修改，也可以按设定键存储此参数并进行下一个参数的设置，最后回到正常工作状态。

具体参数符号定义见下表：

参数符号	参数定义	注释
T11	风机停止油温下限	顶层油温度，出厂值50℃
T12	风机启动油温上限	顶层油温度，出厂值55℃
T13	超温报警值	顶层油温度，出厂值80℃，当温度超过此设定值时，温控器发出声光报警
T14	超温跳闸值	顶层油温度，出厂值95℃，当温度超过此设定值时，超温跳闸触继电器动作，触点闭合
T21	加热器工作室温下限	箱变内空间温度，设置加热动作温度的下限值，出厂值5℃
T22	加热器停止室温上限	箱变内空间温度，设置加热动作温度的上限值，出厂值15℃
T23	风机停止室温下限	设置风机动作室温下限值，出厂值35℃
T24	风机启动室温上限	设置风机动作室温上限值，出厂值40℃
HL	加热器停止湿度下限	设置加热动作湿度的下限值，出厂值75%RH
HH	加热器工作湿度上限	设置加热动作湿度的上限值，出厂值85%RH

Addr

本机通讯地址

设置本机通讯地址(1～128)
