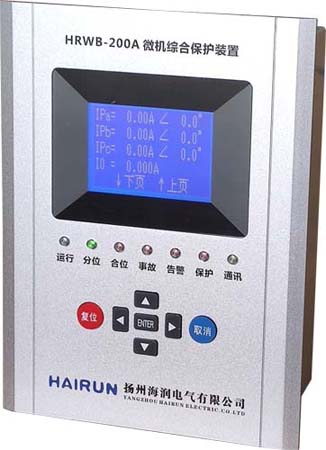

产品概述
HRWB-200系列微机保护装置是我公司专门为35kV 及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT等一次设备提供完善的保护功能。产品大气美观、保护功能完善，安装简便，操作简单，投入市场以来深受广大用户好评。
主要技术参数
工作电源： AC/DC85~265V
额定电压： 100V（线电压）
额定电流： 5A或1A（订货时注明）
开关量输入： 10路有源，工作电压AC/DC110V或220V通用
开出接点： 5路无源干接点
通讯接口： RS485通讯，MODBUS协议
工作环境条件
正常温度： -10℃～+55℃
相对湿度： ≦95%RH，无凝露
大气压力： 80Kpa～110Kpa
其他条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性物质，且具有防雷、雨、雪措施
试验的标准大气条件：温度+15℃~+35℃，湿度45%RH~75%RH，气压86~106kPa
功能特点
● 采用高性能32位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运行。
● 特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。
● 高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正，并能有效抑制噪声与偏移。
● 强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变换，角度，阻抗，功率等。
● 能够连续记录 64 次事件，具有故障时间、类型、峰值的保护动作全事件记录。
● 采用图形液晶显示屏（128x64），图形、图标和全中文显示。
● 主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。
● 增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。
● 完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。
● 全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，也可集中组屏。
● 表面贴装工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）
均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于100,000 小时。
产品功能配置表：
|
功能项目 |
KZB-301综合型 |
|
配置 |
开关量输入 |
10路有源 |
|
继电器输出 |
5路干接点 |
|
交流电流输入 |
4路 |
|
交流电压输入 |
4路 |
|
保护 |
电流速断保护 |
n |
|
限时速断保护 |
n |
|
过电流保护 |
n |
|
一般反时限过电流保护 |
n |
|
过负荷保护 |
n |
|
零序电流保护 |
n |
|
负序电流保护 |
n |
|
低电压 |
n |
|
过压保护 |
n |
|
欠压保护 |
n |
|
零序电压保护 |
n |
|
负序电压保护 |
n |
|
重合闸保护 |
n |
|
后加速保护 |
n |
|
备自投保护 |
n |
|
电动机启动过电流保护 |
n |
|
过热保护 |
n |
|
启动时间过长保护 |
n |
|
非电量保护（4路） |
n |
|
监视 |
开关量监视 |
n |
|
异常告警：CT断线 |
n |
|
异常告警：PT断线 |
n |
|
异常告警：装置失电 |
n |
|
异常告警：控制回路断线 |
n |
|
事件记录 |
n |
|
故障录波 |
|
|
控制 |
防跳电路 |
|
|
通信 |
通信（标配RS485） |
n |

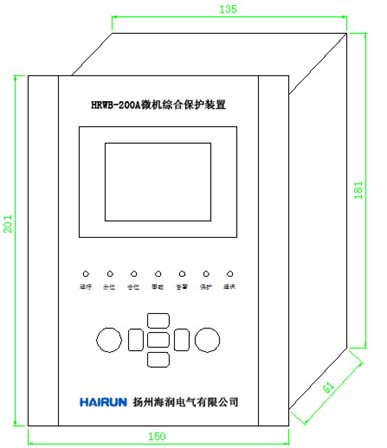

产品外观及开孔尺寸：
外观及尺寸：201mm（H）/150mm（W）/ 88mm（D）（厚度含面板，含接线端子）
开孔尺寸图（137mmX183mm）
