产品功能：
电磁线圈在电力系统中应用非常广泛，由于电磁线圈断开电源时会产生反向电动势，特别是大电流的电磁线圈，产生的反向电动势电压很高，可达数百伏到数千伏，导致绝缘击穿线圈烧毁。另外，有一些大电流的电磁线圈要求体积小，功率大，通电时间较短的特点，由于某些原因或故障等不能即时断开电源电路，引起电磁线圈通电约 5-6 秒后就会烧坏线圈，因此需要更换新线圈或者增加保护设备使它不会烧坏。
XQB-X 型电磁线圈保护器的主要功能是保护电磁线圈不会高电压击穿、有效地减弱或消除触点拉弧现象或大大减弱触点打火能量，并且还具有自动限时带电时间，防止电器设备在开合时，线圈长时间带电则使线圈严重发热烧毁事故的发生，确保了电器设备的正常开合，从而提高了电器设备开合时，正确动作的可靠性。
技术指标：
*型 号：HR-XQB *功 能：吸收反向电动势自动限时保护
*工作电压：DC100 ∽ DC240 V 高抗干扰满足IEC-61000-4 标准
*触点电流：220V 5A 110V 10A *限时时间：2 秒断开电源
*耐 压：2KV 50KV 1min （用户可选定时间）
工作 *温度：-25 ℃— 70 ℃ *抗震性：10-50-10HZ 5g 3min
环境 *湿度：<95%RH *外形尺寸 (mm)：65×80×48
*重 量 (kg)：0.40 *使用寿命：5000 次
*可靠安全性：符合 IEC834-1 要求

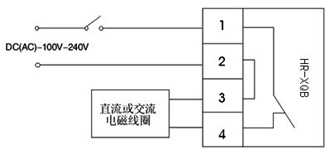

产品端子接线图：

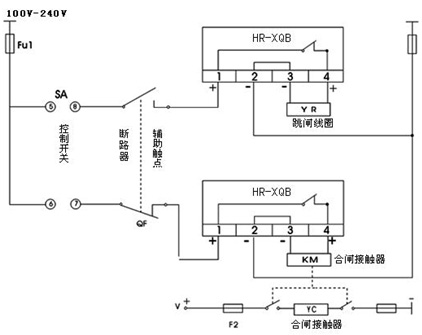

产品与高压断路器接线示意图：

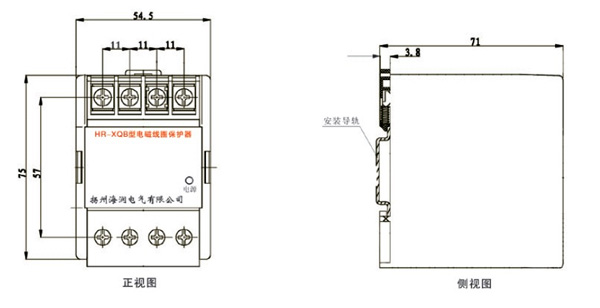

产品外形尺寸图：
|
