功能特点：
该系列仪表具备 HRD 19 系列可编程安装式数显电表的所有功能，另外还有两路电能脉冲输出和四路开关量输入以及四象限电能测量。报警（或开关量）输出和变送输出均扩展为四路。可同时测量电力线路中的电压（相电压或线电压）、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30种电量参数，通过三排四位或两排六位LED数码管配合指示灯或LCD液晶显示。增加了报警和变送输出对象、报警延迟时间、显示对象和循环显示时间等键盘参数。

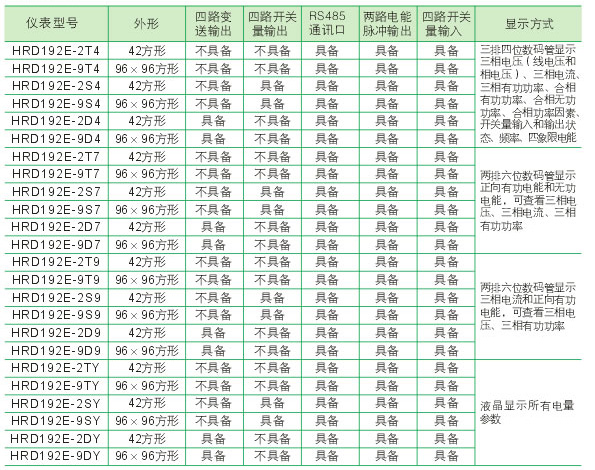

产品规格：
说明：1、仪表输入方式可在三相三线和三相四线之间自由切换
2、通过RS485通讯接口可读取仪表所有电量参数
技术参数
显示方式：可编程设置、切换或循环显示
输入参数：
额定电压：AC 57.7V、100V、220V、380V 额定电流：AC 1A、5A 频率范围：45～65Hz 输入网络：三相三线、三相四线
测量准确度：
电压、电流、有功功率、无功功率、视在功率：±0.5% 频率：±0.1Hz 功率因数：±0.01PF 有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数:
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉冲常数：10000imp/kWh或10000imp/kvarh。 其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出 输出范围： DC0-20mA/4-20mA可编程设定 精度等级： ±0.5%
过载： 120%有效输出，最大电流24mA 负载： Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约，波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
|
