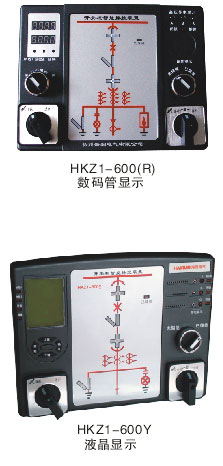

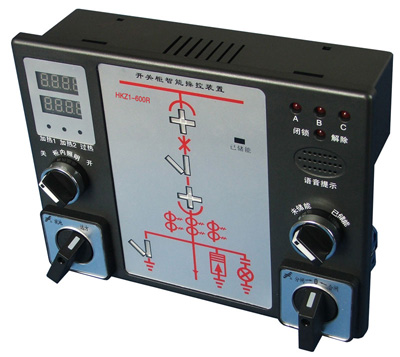

HKZ1-600(R)数码管显示                                             HKZ1-600Y液晶显示

主要功能：

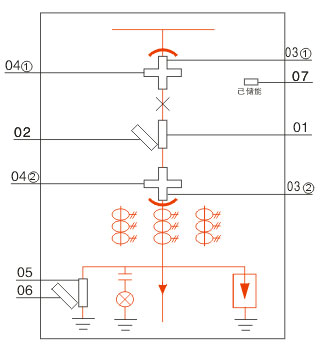

1、断路器状态显示
断路器合闸且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光；
2、手车位置指示
无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位
置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试
验位置与工作位置之间时，发光条03①、03②和04①、04②同时闪烁。手车移出开关柜时，红色03①、
03②和绿色04①、04②发光条均不发光，表示手车已断电。
3、接地开关位置显示
无源触点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06水平
模拟条发光，显示接地开关分闸。
4、弹簧储能显示
无源触点闭合，黄色07指示发光，表示断路器已储能
无源触点断开，黄色07指示灯灭，表示断路器未储能。
5、带电显示及闭锁功能
LED启辉电压(kV)：额定相电压×0.15~0.65
闭锁启控电压(kV)：额定相电压×0.65
当三相均不带电时，闭锁解除灯亮，启动电磁锁动作。
6、自动加热除湿控制
可带1~2路温湿度传感器及输出接点，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上下
限。当环境湿度大于上限值或其温度低于下限值时，启动加热，湿度小于下限值和温度大于上限值时，
停止加热；当环境温度≥45℃时，无条件停止加热，防止过热损伤；过热指示灯亮。
7、智能语音防误提示功能
当断路器在合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
当接地开关在合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。
断路器在合闸状态、接地开关在合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分
断路器、请分接地开关”。
当柜体主回路送电时，语音提示“本柜主回路已带电”。
８、分合闸功能
装置面板上设有分闸/合闸转换开关(或按钮)、远方/就地转换开关、储能开关等操作开关，方便用户
操作。
９、温湿度显示
装置面板左上方为温湿度数字显示部分，为双排数码管显示，上下分别显示温度和湿度值，对于
双路温湿度显示及控制的产品，则分时显示A、B路的温度和湿度值。
10、通讯功能（选配）
开关柜智能操控装置终端通讯采用RS485总线通讯方式，波特率为4800BPS。
传输格式：8个数据位，一个起始位，一个停止位，无校验位。
无奇偶校验。

通讯帧格式如下：
　①查询命令
　　FF　03  XX   YY
    FF--终端地址(01-32，00为广播地址)
　　03　　对应终端回报终端状态
　　XX   １~9字节校验低位　　YY  1~9字节校验高位　　　　　　　　
  ②查询应答
　FF  03　DATA1,DATA2,DATA3,DATA4,DATA5,DATA6   XX  YY
  DATA1 温度A数据，DATA2湿度A数据，DATA３温度B数据，DATA４湿度B数据，
  DATA５,DATA6输入输出工作状态，XX校验低位，YY校验高位。　
  ③设置地址命令
　00　BZ　XX　YY　　设置地址
　0Z为设置的新地址,当设置地址大于0F时自动进位。


液晶智能操控装置新功能：

1、自动加热除湿控制及温湿度液晶数字显示功能
　 可带1~2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度低于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥45℃时，无条件停止加热，防止过热损伤；当任一路加热器断线时，断线报警灯亮。
2、人体感应探头
　  当有人站在柜前停留时（时间可调），自动启动柜内照明、送电时带有语音提示。
3、验电
　  用于确认该相是否带电，将验电头插入验电孔，如验电指示灯亮则表示该相带电。

注意：
    当高压试验时，请将带电指示的三相输入端接地，插拔式端子拔下，防止异常过电压损坏仪器！

产品外形尺寸及接线端子图：

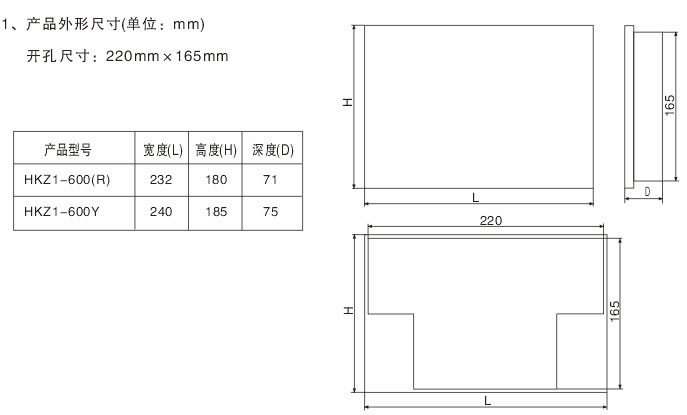

1、产品外形尺寸

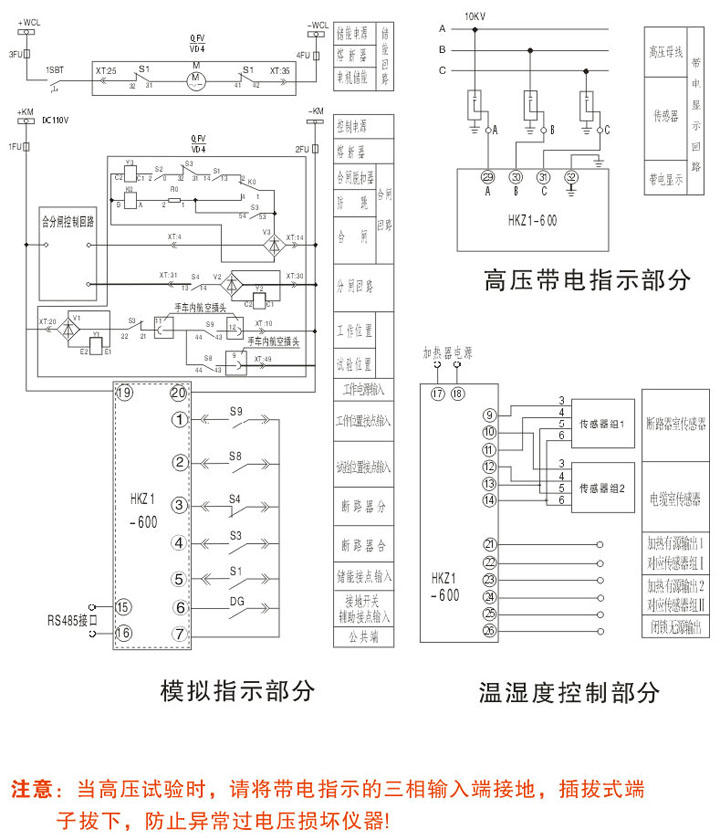

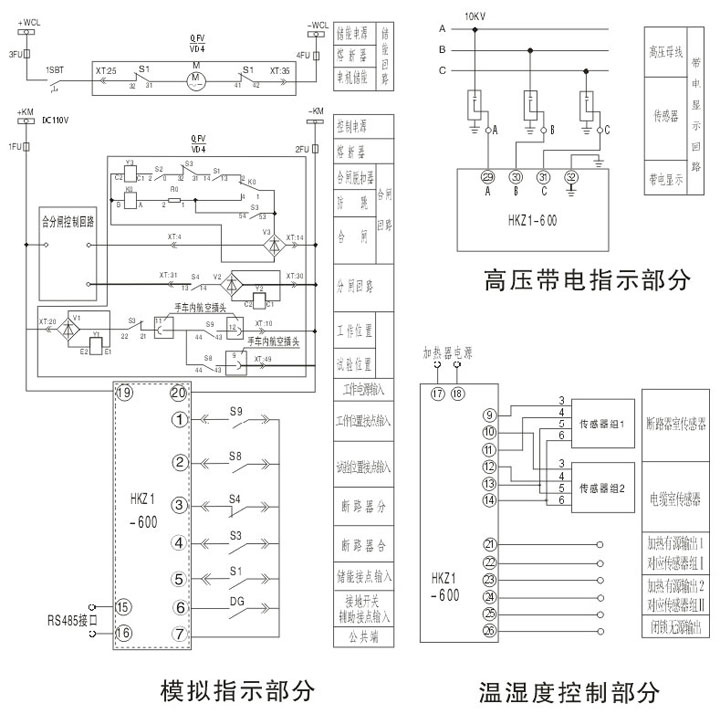

2、产品背面接线图
