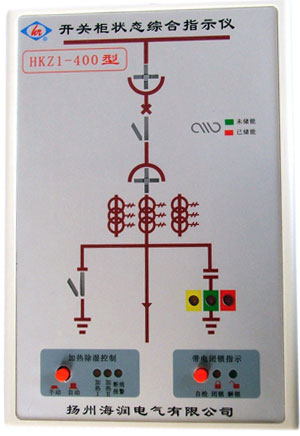

产品概述：
HKZ1系列开关状态综合指示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、
智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、
高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器故障指示等多功能于一
体，这些指示功能可分可合，用户可根据需要选择，只要指定不同的订货型号并提供一次方案图即可。该
产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关
状态的指示功能和安全性能。
HKZ1 系列开关状态综合指示仪的应用，可取代现有分散布置的一次回路模拟指示牌、电磁式开关状
态指示器、接地指示器、带电(闭锁)指示器、自动（手动）温湿度控制器、加热器故障监测器等多种控制、
指示装置。HKZ1系列产品采用SMD贴片工艺制作，为超薄型结构，装入深度仅22mm左右，且为插拔式端
子从侧面接线，保证不会碰到中门内的断路器。产品采用模块化电源供电，输入电压范围宽量程且交直流
通用，极大地提高了产品的可靠性。
HKZ1系列开关状态综合指示仪主要部件均采用进口高性能元件及先进的整机电路设计，产品性能稳定
可靠，提高电网运行的安全性。该产品已得到各电力设计院、电厂、供电部门及许多著名的成套设备生产厂
家的广泛应用与认可。

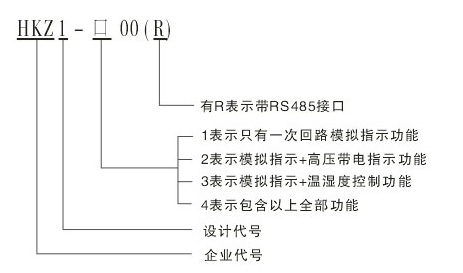

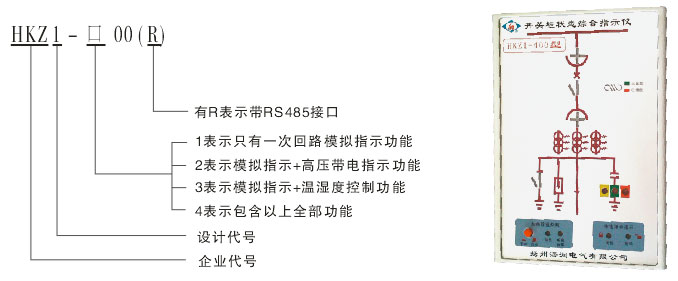

产品型号及含义：
技术参数及使用特性：
1、使用环境：-10℃～50℃ ，≤95%RH 存贮环境：-40℃～80℃ ， ≤95%RH
2、耐电强度：外壳与端子间 ≥AC 2000V/1min 绝缘性能：外壳与端子间 ≥100MΩ
3、模拟指示部分
工作电源：AC/DC 85~264V
工作电流：≤30mA
4、断路器状态指示：断路器分、合闸，无源触点输入
断路器合闸时，合闸触点闭合，“ V ”形红色垂直模拟条发光
断路器分闸时，分闸触点闭合，“ V ”形绿色模拟条发光
5、断路器位置指示：无源触点输入
工作位置触点闭合时，“十”形红色垂直模拟条发光，指示断路器处于工作位置
试验位置触点闭合时，“十”形绿色水平模拟条发光，指示断路器处于试验位置
断电时，“十”形红、绿发光条均不亮指示断电状态
6、接地闸刀位置指示：无源触点输入闭合，“ V ”形红色垂直模拟条亮，表示接地合闸无源触点输入断开，“ V ”形绿色模拟条亮，表示接地断开
7、弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能无源触点输入闭合，红色弹簧符号亮，表示已储能
＊注： ① 以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点；
② 失电状态所有的发光指示均不亮。
＊ 高压带电指示部分
LED 启辉电压（kV）：额定相电压×0.15~0.65
强制闭锁启控电压（kV）：额定相电压×0.65
＊ 闭锁继电器动作规律
工作电源时：输出接点断开（闭锁）
有工作电源时：高压任一相带电，输出接点断开（闭锁）
有工作电源时：高压三相都不带电时，输出接点闭合（解锁）
＊ 加热除湿控制部分（订货时由用户选择）
加热器电源：AC220V
湿度传感器：1路或2路
控制方式：任何一路传感器感湿，所控制的对应加热器起动，对应加热指示灯点亮
除湿控制：湿度≥85%RH将形成凝露时加热投入
湿度 ≤ 75%RH，凝露解除时加热退出，加热指示灯灭
加热输出继电器触点容量：AC220V/5A（每一路）
＊ 温度控制部分（订货时应注明低温加热或高温排风，控温范围在订货时可由用户选择，不指定时按下列指标供货）
低温加热：≤5℃时，启动加热；≥15℃时，停止加热
高温排风：≥40℃时，启动排风；≤35℃时，停止排风
＊ 断线报警
任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出接点闭合。
（判断哪一路加热器故障时，只需将加热器断开一次，用万用表量其阻值呈开路状态，立即可知故障所在）
＊ 自检功能(选配)
按下自检按钮，三相带电显示灯全亮，表明带电显示回路完好，同时解锁灯灭，闭锁灯亮，产品处于强
制闭锁状态。

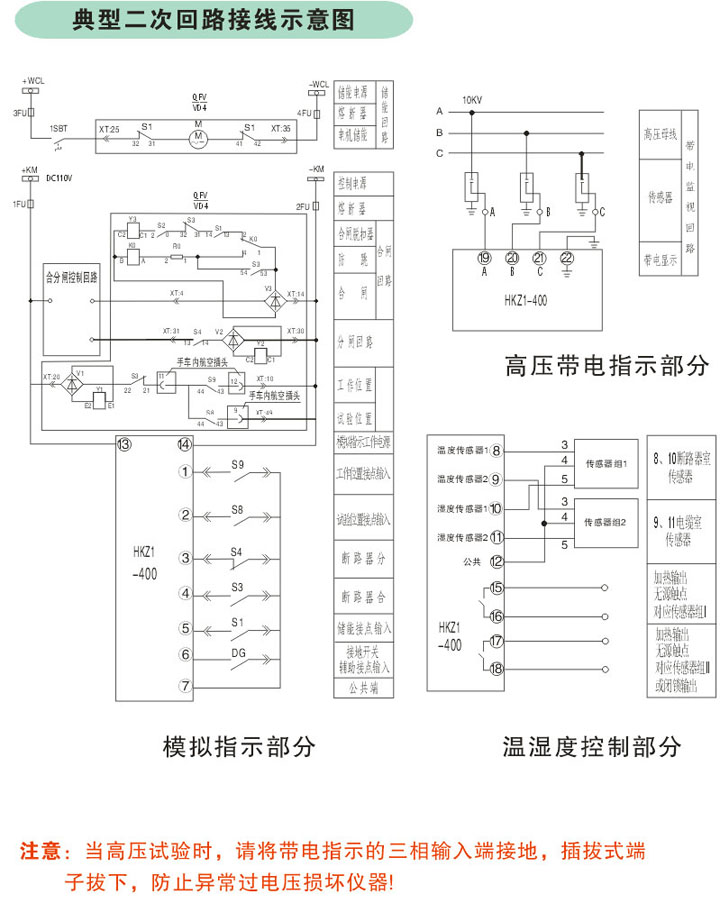

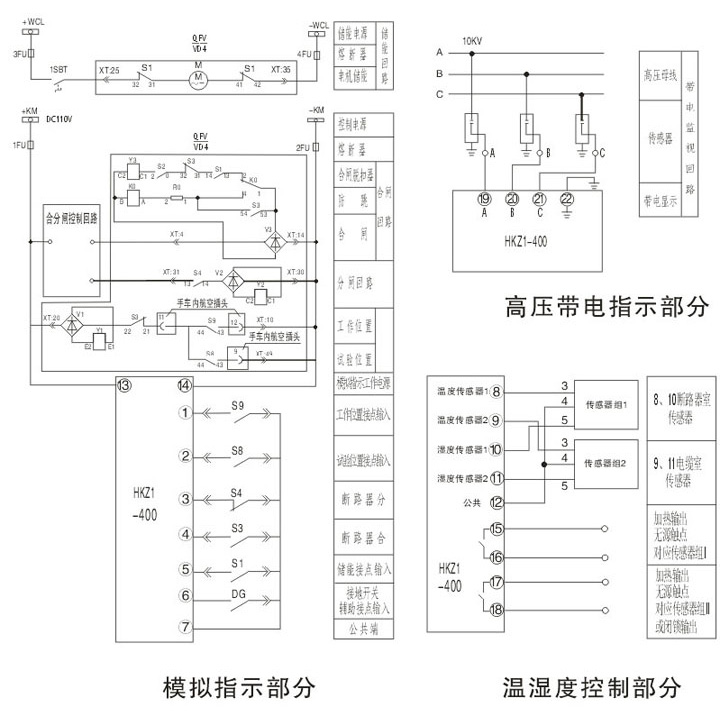

典型二次回路接线示意图：
注意：
当高压试验时，请将带电指示的三相输入端接地，插拔式端子拔下，防止异常过电压损坏仪器！

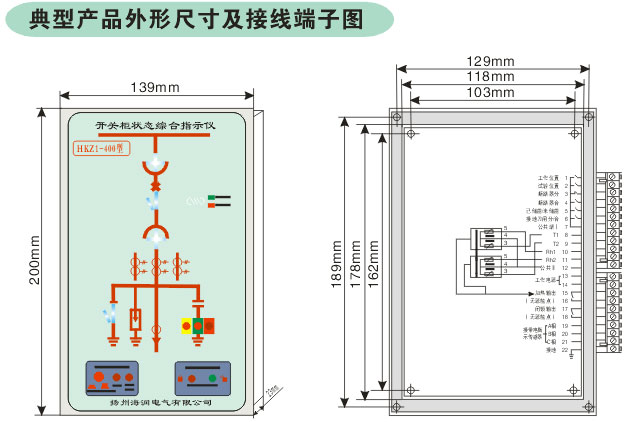

典型产品外形尺寸及接线端子图：

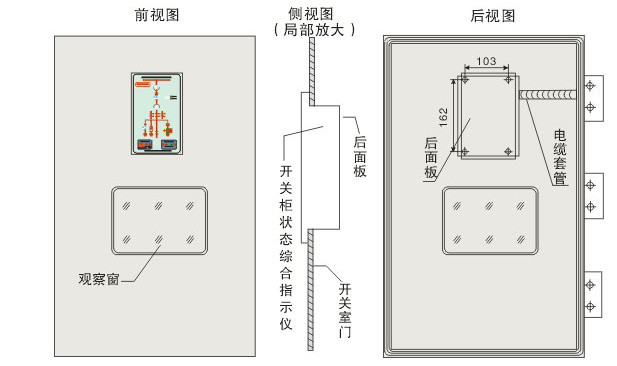

产品安装示意图：
|
