产品概述
引用标准-- GB14536.10-96<<温度敏感控制的特殊要求>> GB14536.15-96<<湿度敏感控制的特殊要求>>
GB/T15309-94<<温湿度仪技术要求及试验方法>> 可靠安全性符合IEC834-1要求
用途概述-- 在电力控制设备中，当环境温度变化时，会引起设备动作的不可靠或失效从而引发事故；同时湿
度过高也会引起电器绝缘水平降低而导致短路及操作时拒动而造成事故。该产品适用于高低压电
器成套开关柜、箱式变电站、断路器机构箱、干式变压器、中置柜、端子箱、电子电信设备的防
凝露、控温，可以对加热器（或风机）断线监测，确保设备工作安全可靠。

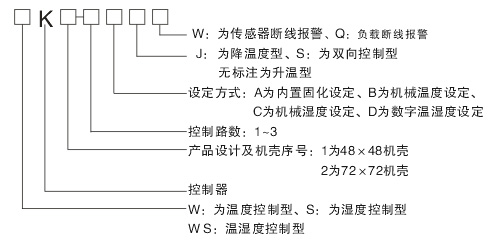

型号说明--
产品特点--
● 产品外壳采用ABS材料经精密注塑加工而成，可根据用户的要求适应不同的安装方式。
● 采用进口优质温湿度传感器件或模块，响应速度快，线性度好，控制更精确。
● 工作电源通常为AC220V±10%，产品体积小、损耗低，线路设计合理、工作可靠性高。
● 根据用户需要，可选择内置固化设定、机械可调设定以及数字可调设定不同功能的产品。
● 产品负载输出的触点容量为5A，完全满足正常场合下加热器和风机的使用要求。
● 根据用户需要，可配选传感器断线报警或负载输出断线报警功能。
● 绝缘电阻：≥500MΩ，工频耐压（60S）：2kV。
● 产品工作环境：温度-25℃~70℃，湿度≤95%RH。
产品说明
●传感器检测精度： 湿度:±3%RH; 温度:±1℃ 。
●传感器检测范围： 湿度:40%RH~95%RH; 温度:-25℃~100℃。
●两路及以上测量及控制时，各单元之间相互独立，互不干扰。
●根据用户要求可选功能范围：可设定不同的输出动作点及回差；可选配输入或输出断线报警；
可选择不同的安装方式；可提供未详尽列出的其他功能的产品。
内置设定不可调系列产品

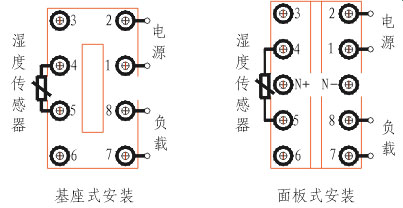

SK1-1A
△ 监测一路湿度传感器，控制一路加热器或风机。
△ 当所测湿度≥85%RH时继电器闭合，负载工作；≤75%RH时继电器开路。

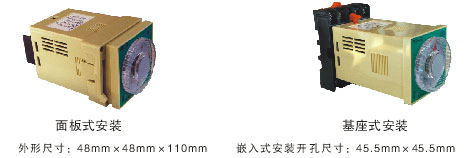

△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm
SK1-2A
△ 监测二路湿度传感器，控制二路加热器。
△ 当任一路所测湿度≥85%RH时该路继电器闭合，加热器工作；≤75%RH时继电器开路。
△ 外形尺寸：48m路m×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm

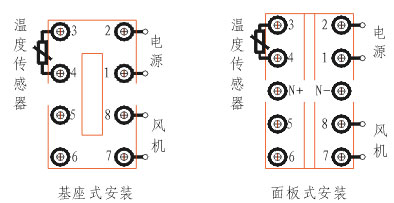

WK1-1AJ
△ 监测一路温度传感器，控制一路风机。
△ 当所测温度≥40℃时继电器闭合，风机工作；≤25℃时继电器开路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm
WSK1-1A
△ 监测一路温度传感器、一路湿度传感器，控制一路加热器。
△ 当所测温度≤5℃时继电器闭合，加热器工作；≥15℃时继电器开路。
当所测湿度≥85%RH时继电器闭合，加热器工作；≤75%RH时继电器开路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm

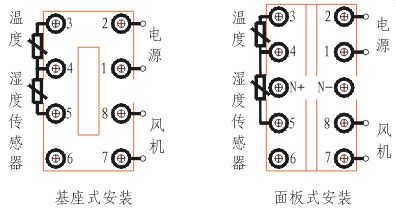

WSK1-1AJ
△ 监测一路温度传感器、一路湿度传感器，控制一路风机。
△ 当所测温度≥40℃时继电器闭合，风机工作；≤25℃时继电器开路。
当所测湿度≥85%RH时继电器闭合，加热器工作；≤75%RH时继电器开路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm
WSK1-1AS
△ 监测一路温度传感器、一路湿度传感器，控制一路加热器和一路风机。
△ 当所测温度≥40℃时继电器闭合，启动风机工作；≤25℃时风机停止工作。
当所测湿度≥85%RH时继电器闭合，启动加热器工作；≤75%RH时加热器停止工作。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm
WSK1-2A
△ 监测二路温度传感器、二路湿度传感器，控制二路加热器。
△ 当所测温度≤5℃时继电器闭合，加热器工作；≥15℃时继电器开路。
当所测湿度≥85%RH时继电器闭合，加热器工作；≤75%RH时继电器开路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安装开孔尺寸：45.5mm×45.5mm
WSK2-2A
△ 同时监测二路温度传感器、二路湿度传感器，控制二路加热器。
△ 当所测温度≤5℃或所测湿度≥85%RH时继电器闭合，对应加热器工作；当所
测温度≥15℃或所测湿度≤75%RH时对应继电器开路。
△ 两路手动加热器控制并可选配传感器断线报警。
△ 外形尺寸：72mm×72mm×145mm 嵌入式安装开孔尺寸：67mm×67mm
机械设定可调系列产品

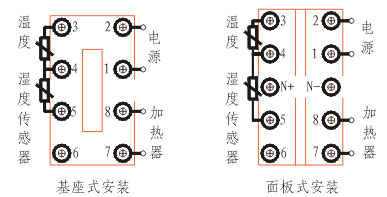

WSK1-1B
监测一路温度、一路湿度传感器，温度控制点机械可调，控制一路加热器。
当所测温度低于设定值10℃或湿度≥85%RH时继电器闭合，加热器工作；当所测温度高于设定值且湿度≤75%RH时继电器开路。
WSK1-1BJ
监测一路温度、一路湿度传感器，温度控制点机械可调，控制一路风机。
当所测温度高于设定值或湿度≥85%RH时继电器闭合，风机工作；当所
测温度低于设定值10℃且湿度≤75%RH时继电器开路。

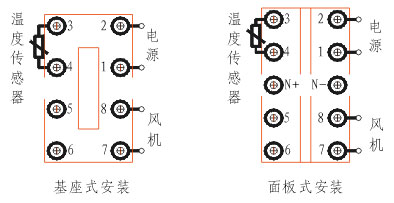

WK1-1BJ
监测一路温度传感器，温度控制点机械可调(0～50℃)，控制一路风机。
当所测温度高于设定值时继电器闭合，风机工作；当所测温度低于设定值10℃时继电器开路。
WK1-1BJ（箱变专用温控）
监测一路温度传感器，温度控制点机械可调(0～100℃)，控制一路风机。
当所测温度高于设定值时继电器闭合，风机工作；当所测温度低于设定值５℃时继电器开路。
配变压器测油温专用金属传感器。
WSK1-1C
监测一路温度、一路湿度传感器，湿度控制点机械可调，控制一路加热器。
当所测温度低于5℃或湿度高于设定值时继电器闭合，加热器工作；当所测温度≥15℃且湿度低于设定值10%RH时继电器开路。

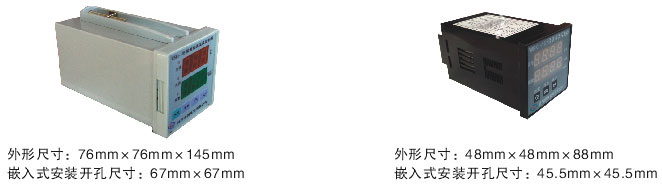

数字显示及设定系列产品

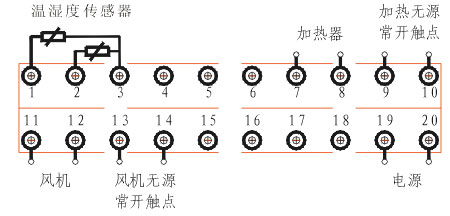

WSK1-1DS
监测一路温度、一路湿度传感器，温、湿度控制点数字可调，控制一路加热器和一路风机。
当所测湿度高于设定值时控制加热器工作，当所测湿度低于设定值L%RH时控制加热器停止；
当所测温度高于设定值时控制风机工作，当所测温度低于设定值K℃控制风机停止工作。
WSK2-1DS
同时监测一路温度传感器、一路湿度传感器，控制一路风机和一路加热器。
当所测温度低于加热器下限设定值或所测湿度高于上限设定值时继电器闭合，
加热器工作；当所测温度高于加热器上限设定值且所测湿度低于下限设定值时继电器开路。
当所测温度高于风机上限设定值时，风机继电器闭合，风机工作；
当所测温度低于风机下限设定值时，风机开路。
可手动加热器，风机控制并可配传感器或负载断线报警。

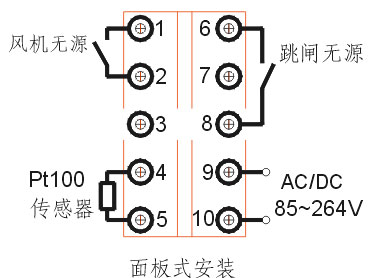

WK1-1DJ(HR-508)型箱变专用数显温度控制器
监测一路温度传感器，温度控制点数字可调，控制一路风机无源触点和一路报警无源触点输出。
控制输出：当所测温度高于设定值2.5℃时控制风机工作，低于设定值2.5℃时控制风机停止；出厂值设定为变压器油温高于55℃时风机动作。
报警输出：当油温高于80℃(用户可设定)时报警输出继电器闭合(无源)，接通报警或跳闸信号。
配套用温 湿度传感器
产品特点：
我公司配套的高性能温湿度传感器均采用原装进口品牌元器件制造，具有可靠而
稳定的工作性能。能够保证足够的精度、灵敏度和较快的响应速度。
外形及安装尺寸：
传感器外形尺寸 65mm×45mm×29mm，卡轨式安装(35mm安装梁)，也可用两只
直径为３mm、间距为37.5mm的螺栓固定。

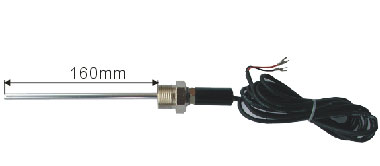

欧变专用传感器外形尺寸：直径7mm×杆长160mm，配套金属螺帽直径27mm。
|
